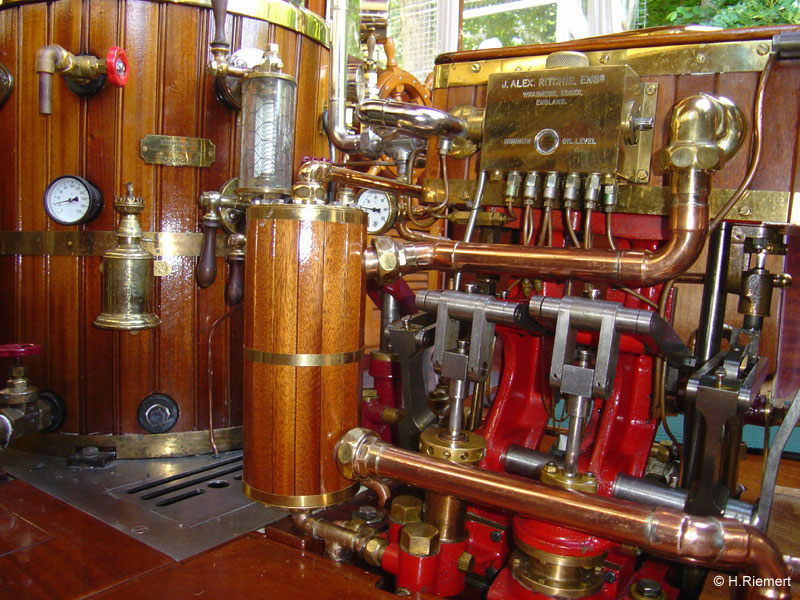

2-Zylinder-Verbund-Dampfmaschine
- Erbauer: J. Alex. Ritchie GB
- Typ Stuart 6 A
- Baujahr: 1992
- Leistung: 5 - 6 PS, max Umdrehung 400/min.

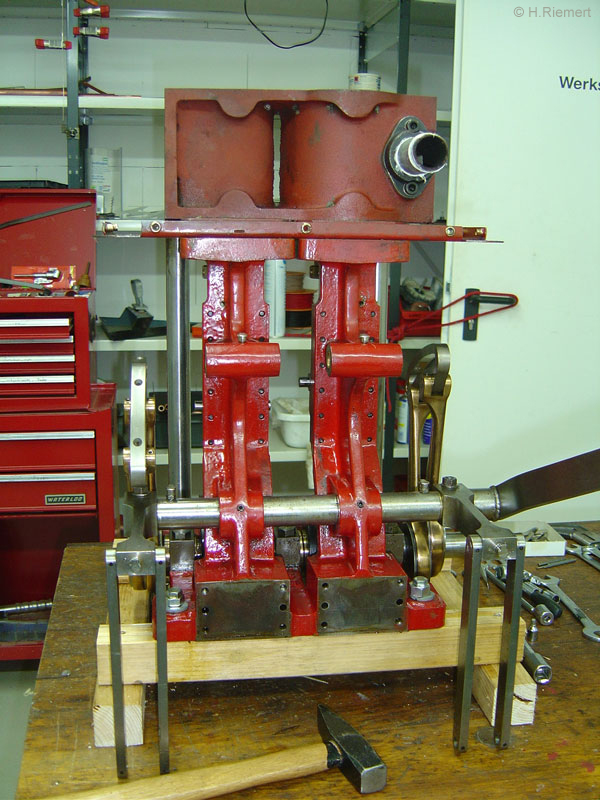

Die Maschine hatte nach 13 Betriebsjahren - natürlich nur im Sommer gefahren, ihrer zweite große Revision.
Sie wurde dabei komplett zerlegt. Auf dem Bild fehlen beide Pumpen, Teile der Steuerung, Kolben, Schieberkasten und die Zylinderkopf-Verkleidung.

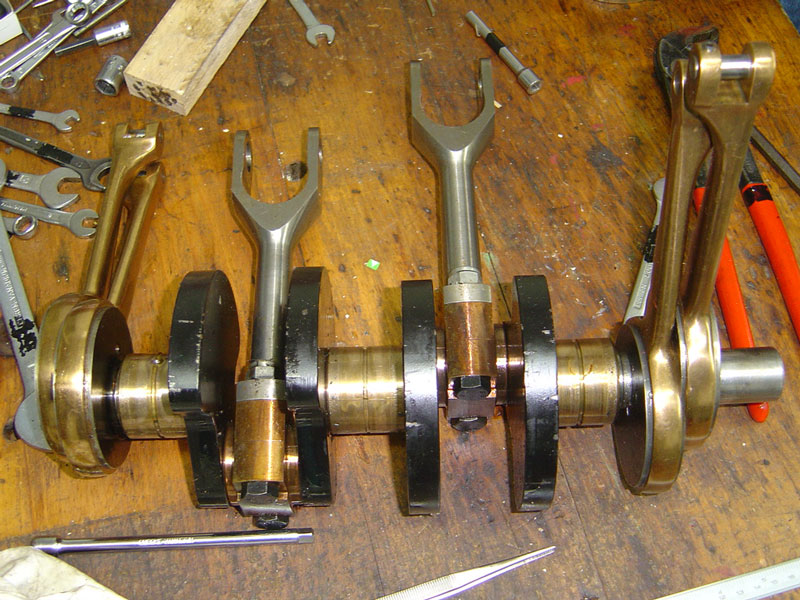

Die ausgebaute Kurbelwelle mit den Pleuelstangen
für Hoch- und Niederdruckzylinder. An den Außen-
seiten je zwei Excenter für die Schiebersteuerung.

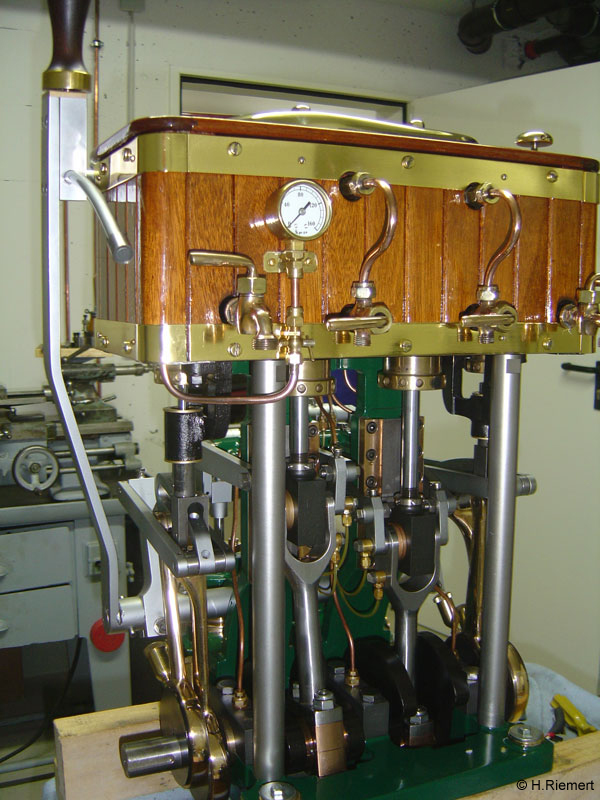

Hier die Steuerbordseite der Maschine, auch Heizerseite.
Das Niederdruck-Manometer ist neu. Beide Kolben- und
Schieberstangen sind aus gehärtetem Stahl.
Links unten wird die Kupplung zur Schraubenwelle montiert.
Die Stuart 6A ist fertig zum Einbau. Alle beweglichen
Steuerungsteile und der Pumpenantrieb wurden matt-
verchromt. Das Maschinenbett und die beiden Pumpen-
gehäuse wurden nach dem Sandstrahlen gespachtelt und
mit einem Autolack einbrennlackiert.
Natürlich von einem Fachbetrieb.

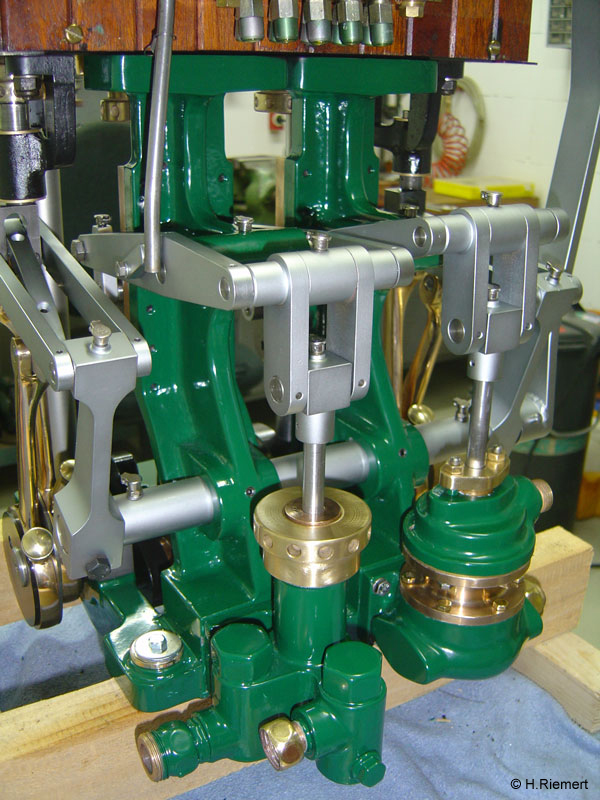

Links die Kesselspeisepumpe, die mächtig Probleme bereitete.
Die Fördermenge reichte nicht um den Dampfverbrauch im
Kessel auszugleichen, siehe auch im Logbuch.
Rechts die Vakuumpumpe, die das Kondensat durch den
Ölabscheider in den Wasserkasten pumpt.
